Двухрядные опорно-поворотные устройства

01/23/2021
Администратор Главный

Двухрядное шариковое ОПУ использует два ряда шариков для увеличения несущей способности и жёсткости поворотного узла. Оно применяется, когда однорядной конструкции недостаточно по нагрузке.

Как работает двухрядное ОПУ

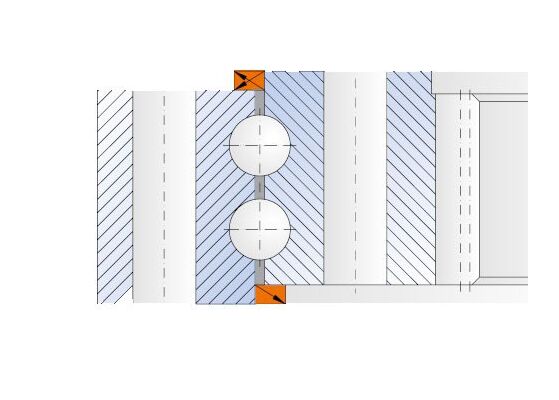

Два ряда шариков могут иметь одинаковый или различный диаметр и работают по отдельным дорожкам. Нагрузка распределяется между рядами в зависимости от геометрии подшипника.

Преимущества

  • повышенная грузоподъёмность при сопоставимом диаметре;
  • более высокая жёсткость;
  • работа при значительных осевых нагрузках и моментах;
  • исполнения с внутренним, наружным венцом и без зубьев.

Применение

Краны, тяжёлые поворотные механизмы, ветроэнергетические установки, промышленные позиционирующие системы и оборудование с повышенной нагрузкой.

Однорядное или двухрядное

ПараметрОднорядноеДвухрядное
Ряды тел качения12
Несущая способностьУниверсальнаяПовышенная
ЖёсткостьСтандартнаяВыше
Сложность и массаНижеВыше

Можно ли заменить однорядное двухрядным

Только после проверки. Даже при одинаковом диаметре могут отличаться высота, отверстия, жёсткость, положение зубчатого венца и требования к опорным поверхностям. Подробнее: замена однорядного ОПУ на двухрядное.
