Шариковые опорно-поворотные устройства

01/23/2021
Администратор Главный

Шариковое ОПУ — универсальная конструкция, где один ряд шариков с четырёхточечным контактом может воспринимать осевую и радиальную нагрузки одновременно с опрокидывающим моментом.

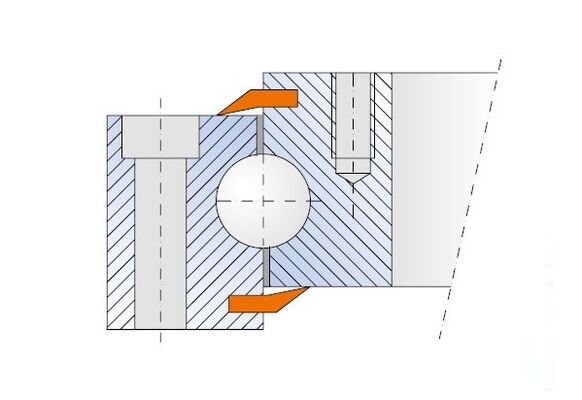

Как устроено шариковое ОПУ

Узел состоит из внутреннего и наружного колец, закалённых дорожек качения, шариков, разделителей или сепаратора, уплотнений и каналов смазки. Кольца выпускаются с наружным, внутренним зубчатым венцом или без зубьев.

Какие нагрузки воспринимает

  • осевую нагрузку вдоль оси вращения;
  • радиальную нагрузку поперёк оси;
  • опрокидывающий момент от вынесенной нагрузки;
  • их комбинацию в реальном рабочем цикле.

Преимущества

Универсальность

Один компактный узел воспринимает несколько компонентов нагрузки.

Плавность вращения

Подходит для большого числа поворотных механизмов строительной и промышленной техники.

Компактность

Совмещает функции крупногабаритного подшипника и опоры платформы.

Много исполнений

Внутреннее, наружное зацепление или вариант без зубчатого венца.

Где применяются

Экскаваторы, автокраны и башенные краны, КМУ, автовышки, подъёмники, буровые установки, лесная техника и промышленные поворотные платформы.

Что проверить при подборе

ПараметрЧто фиксировать
ГабаритыD, d, H
КреплениеКоличество, диаметр и PCD отверстий
ЗацеплениеТип, модуль, число зубьев, высота венца
РаботаЗазор/преднатяг, нагрузки, скорость и условия эксплуатации

Если однорядной схемы недостаточно по нагрузке, рассматривают двухрядное шариковое или трёхрядное роликовое ОПУ.
