Роликовые опорно-поворотные устройства

01/23/2021
Администратор Главный

Роликовые ОПУ применяются в механизмах с высокими нагрузками и большими опрокидывающими моментами. Характерное тяжёлое исполнение — трёхрядное цилиндрическое роликовое ОПУ.

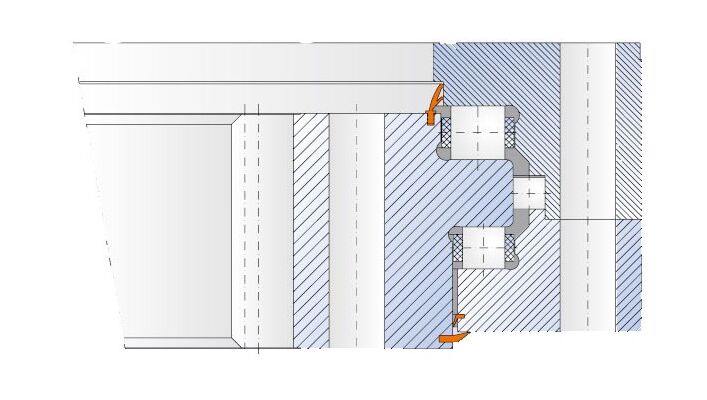

Устройство трёхрядного роликового ОПУ

Три рабочих ряда роликов разделяют компоненты нагрузки: осевые дорожки воспринимают осевые усилия и составляющие момента, а радиальная дорожка стабилизирует кольца при поперечной нагрузке.

Почему высокая грузоподъёмность

Цилиндрический ролик имеет большую площадь контакта с дорожкой, чем шарик. Это позволяет эффективно передавать значительные силы и получать высокую жёсткость.

  • высокая статическая и динамическая грузоподъёмность;
  • высокая жёсткость под действием момента;
  • эффективное восприятие комбинированных нагрузок;
  • возможность изготовления крупногабаритных специальных ОПУ.

Применение

Крупные портовые и судовые краны, карьерные экскаваторы, перегружатели, роторные машины, металлургическое оборудование и тяжёлые промышленные поворотные платформы.

Требования к присоединительной конструкции

Высокая грузоподъёмность подшипника не компенсирует деформацию рамы. Для роликового ОПУ особенно важны плоскостность и жёсткость фланцев, правильное болтовое соединение и равномерная передача нагрузки.

Исправление старых данных: универсального диапазона диаметра роликов для всех ОПУ не существует. Размер тел качения зависит от конкретной серии, диаметра и расчётной нагрузки. Старое значение «10–100 м» было ошибочным.

Роликовое или шариковое

КритерийТрёхрядное роликовоеОднорядное шариковое
ПриоритетМаксимальная нагрузка и жёсткостьУниверсальность и компактность
Требования к опореОчень высокиеВысокие
Типичные машиныКрупные краны, перегружатели, карьерная техникаЭкскаваторы, КМУ, краны среднего класса

Изготовление тяжёлого роликового ОПУ

Пришлите чертёж, маркировку или размеры — проверим возможность изготовления аналога.
