Дорожная техникаШариковые опорно-поворотные устройства с фланцем
01/23/2021
Фланцевые шариковые ОПУ используют профильные или облегчённые кольца, что позволяет снизить массу поворотного узла и упростить встраивание подшипника в конструкцию машины.

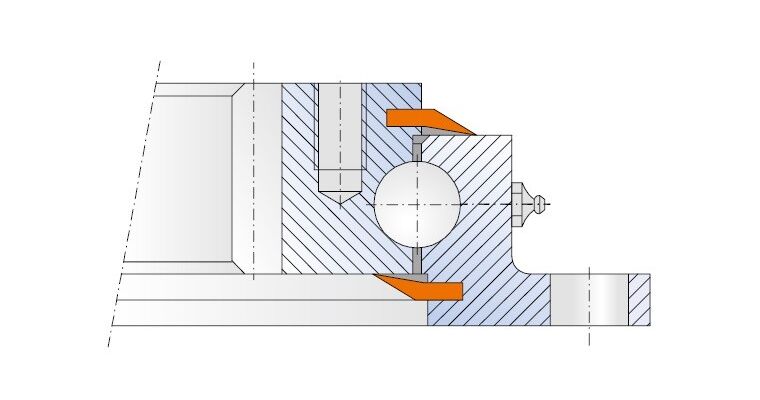

Конструкция
Рабочая часть близка к однорядному шариковому ОПУ: шарики перемещаются по закалённым дорожкам качения. Отличие — в геометрии колец: одно или оба кольца имеют фланцевый профиль, уменьшенное сечение или специальные монтажные поверхности.
Преимущества
- ✓снижение массы по сравнению с тяжёлыми полнотелыми кольцами;
- ✓удобная интеграция в сварную или болтовую конструкцию;
- ✓компактная монтажная высота;
- ✓внутреннее, наружное зацепление или исполнение без зубьев.
Применение
Автовышки и подъёмные платформы, манипуляторы, технологическое оборудование, поворотные столы, роботизированные и сборочные системы. См. также ОПУ для промышленного оборудования.
Фланцевое или полнотелое?
| Критерий | Фланцевое | Полнотелое шариковое |
|---|---|---|
| Масса | Обычно ниже | Обычно выше |
| Интеграция | Удобна для лёгких конструкций | Универсальна |
| Жёсткость колец | Сильнее зависит от опорной конструкции | Более массивное сечение |
| Нагрузка | Определяется конкретной серией и расчётом, а не только формой кольца | |
Важно: фланцевое исполнение не означает автоматически «малую грузоподъёмность». Допустимые нагрузки зависят от геометрии, материала, дорожек, крепления и опорной конструкции.
Данные для подбора
Нужно измерить D, d, H, форму и толщину фланцев, отверстия и PCD, а также параметры зубчатого венца.
Подбор фланцевого ОПУ
Пришлите маркировку или размеры — проверим исполнение и возможность изготовления аналога.
