Опорно-поворотные устройства с перекрестными роликами

01/23/2021
Администратор Главный

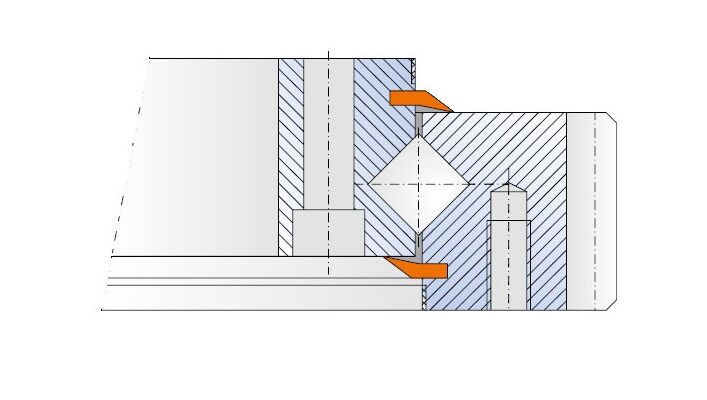

ОПУ с перекрёстными роликами используют цилиндрические ролики, установленные попеременно в перекрёстном направлении. Схема обеспечивает высокую жёсткость и точность при компактном поперечном сечении.

Как устроено

Оси соседних роликов ориентированы в противоположных направлениях, поэтому один ряд воспринимает нагрузки с разных направлений. В зависимости от исполнения подшипник может работать с малым зазором или с предварительным натягом.

Преимущества

  • высокая радиальная и моментная жёсткость;
  • точное позиционирование;
  • компактная конструкция;
  • возможность малого зазора или преднатяга;
  • варианты с внутренним/наружным венцом и без зубьев.

Требования к установке

Такая конструкция требовательна к плоскостности и жёсткости опор. Деформация рамы или неправильная затяжка крепежа могут вызвать неравномерную нагрузку и рост момента сопротивления вращению.

Области применения

Робототехника

Поворотные оси и позиционеры.

Станки

Поворотные столы и индексирующие механизмы.

Антенны

Поворотные опоры радаров и измерительных установок.

Автоматизация

Испытательные и сборочные вращающиеся платформы.

Перекрёстные ролики или шариковое ОПУ

КритерийПерекрёстно-роликовоеШариковое
ЖёсткостьВысокаяУниверсальная
ТочностьВысокаяДля общего машиностроения
Требования к посадкеПовышенныеОбычно менее чувствительно

Подберём перекрёстно-роликовое ОПУ

Направьте номер, чертёж или параметры узла. Учтём точность, зазор и условия работы.
